PATHPORT RACK-MOUNT
DMX/RDM ETHERNET GATEWAY
PATHPORT ラックマウント DMX/RDM イーサネットゲートウェイ
DMX/RDM Ethernet Gateway のPathport® シリーズは、DMX 配信の心臓部です。
DMX512 制御デバイスを接続し、イーサネットネットワーク経由でデータをDMX512- 対応エンドデバイス(インテリジェント照明フィクスチャ、LED、ディマーなど)に送信します。高度な機能として、広範なプロトコルのサポート、複数のソースを使用したスロットごとのパッチング、優先順位の高いクロスフェードがあります。複数のソースを使用したスロットごとのパッチ、優先度変更時のクロスフェード、信号損失時の動作など、高度な機能を備えています。複数のコネクタは5 ピンXLR、ターミナルブロック、RJ45 イーサーコンなど、複数のオプションが用意されています。
製品情報
| PWVIA | 例 : PWVIA RM P12 RJ45EC QUAD POE | |||
| PWPP | RM | P18 | XLR5F | XLR5F |
| シリーズ | 型式 | ポート数 | ポートタイプ | ポート位置 |
| PWPP Pathway Pathport DMX/RDMイーサネット ゲートウェイ |
RM ラック マウント | P4 ※1 4DMXポート P8 8DMXポート |
XLR5F XLR5 ピンメス TERM※2 ターミナルブロック RJ45EC※3 RJ45 イーサコン XLRTERM※4 XLR5 ピンメス ＆ターミナルブロック |
FRONT 前面パネル REAR 背面パネル FRTRR 前面 XLR5 ピンメス+ 背面ターミナルブロック |
※ 1 [P4 4DMX ポート] タイプのポート位置は[REAR 背面パネル] のみ。また、[FRTRR 前面＋背面] は選択できません。
※ 2 [TERM ターミナルブロック] タイプのポート位置は[REAR 背面パネル] のみ。また、[FRTRR 前面＋背面] は選択できません。
※ 3 [RJ45EC RJ45 イーサコン] タイプは特注品につき返品不可。また、[FRTRR 前面＋背面] は選択できません。
※ 4 [XLRTERM XLR5 ピンメス& ターミナルブロック] タイプは[P8 8DMX ポート] のみ。

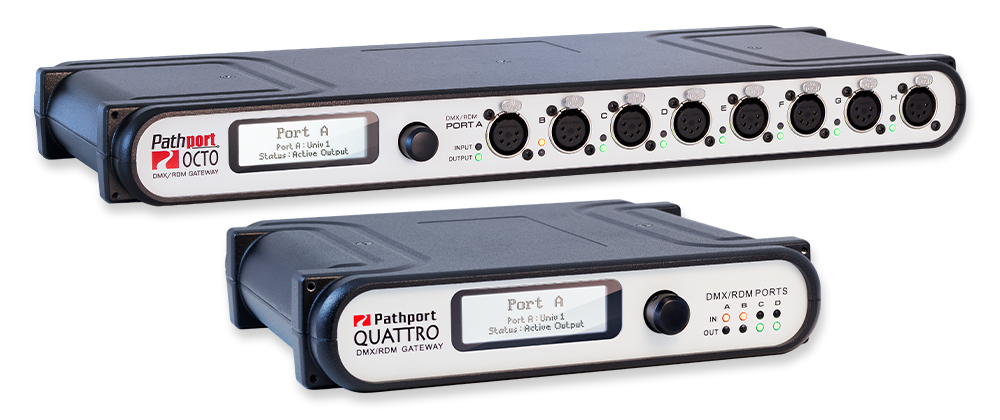

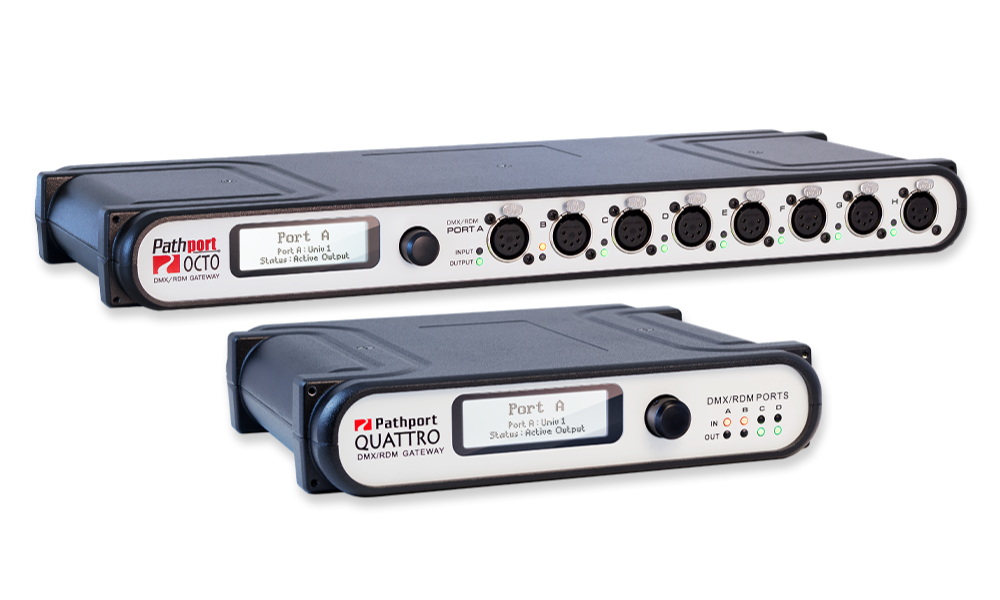

モデル : PWPP RM P8 XLR5F FRONT
モデル : PWPP RM P4 [xxxx] REAR
※詳細はドキュメントダウンロードよりデータシートをご覧ください。
