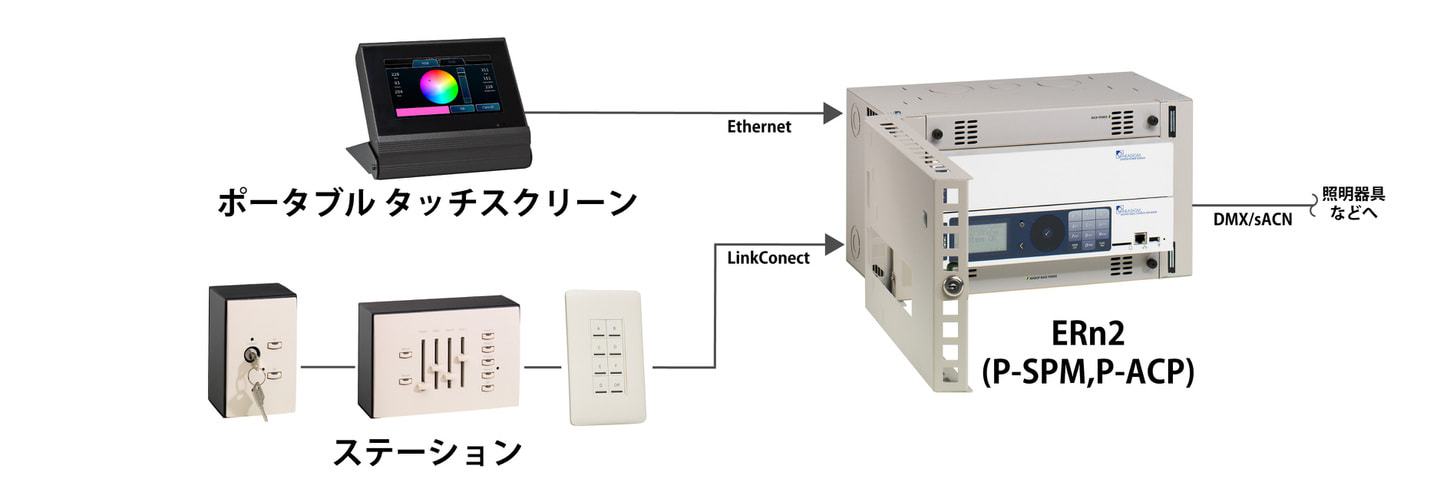

ERn2使用例：DMX制御

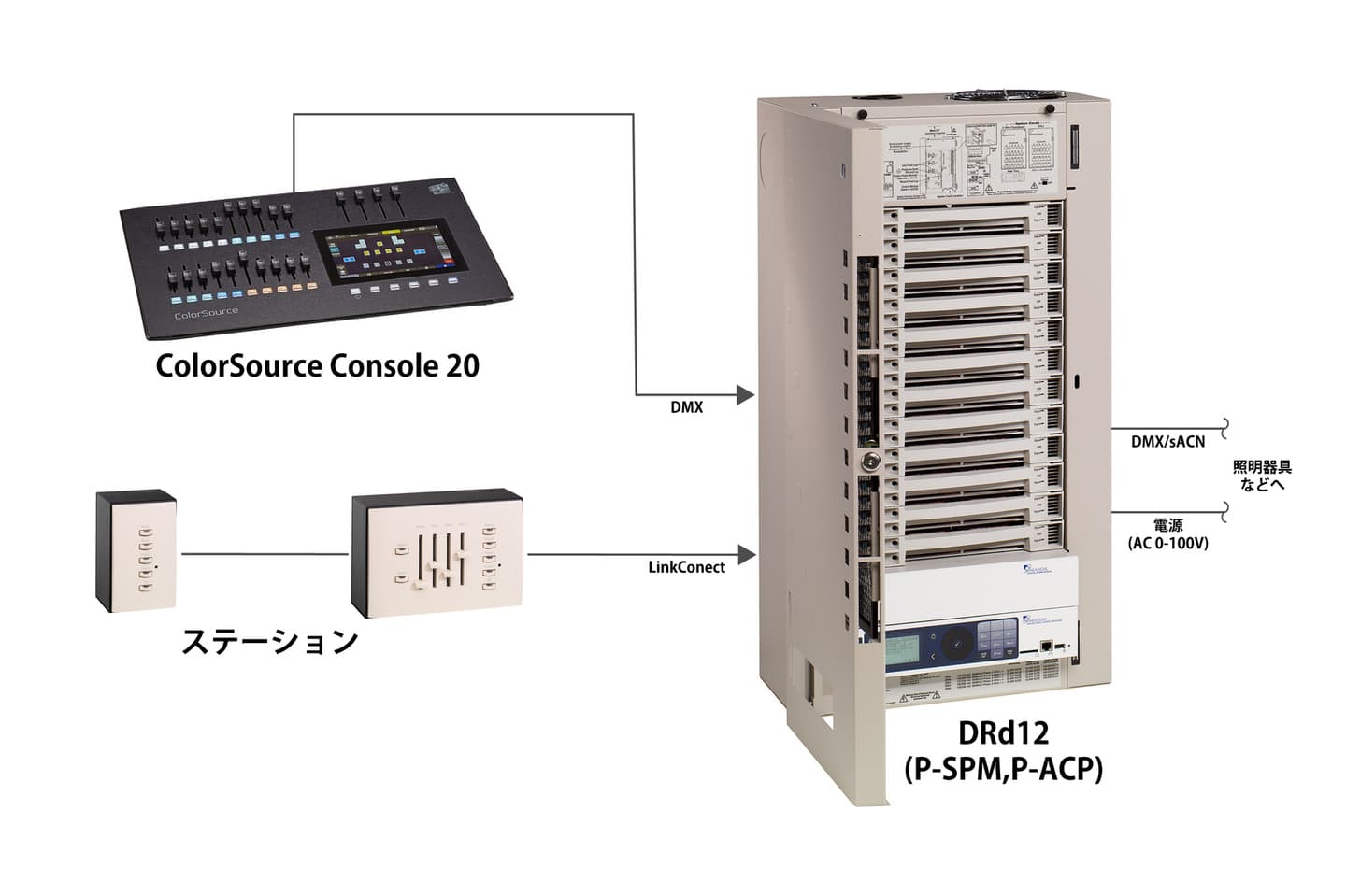

DRd12使用例：DMX制御＋電源制御

大規模システム例：

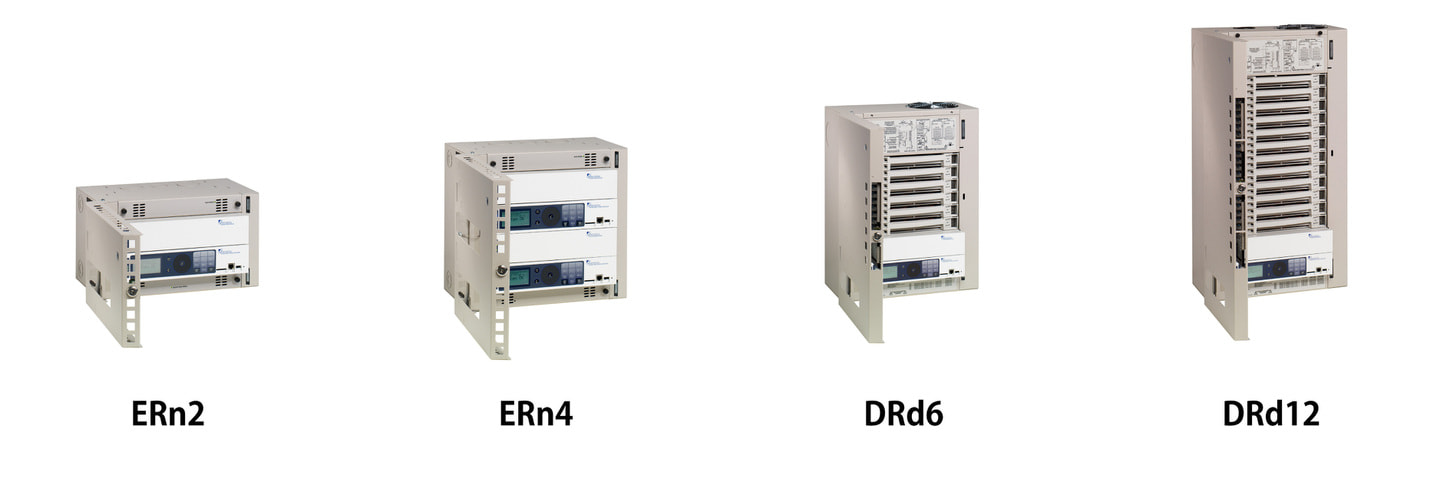

Power Racks

電源制御ラックDRdやSensor3について、詳細は各機材紹介ページをご覧ください。

	ETC製品を使用した建築システム実用例① Paradigm with ERn/Sensor3/LED/Console
	ETC製品を使用した建築システム実用例② Paradigm with DRd/LED/Console

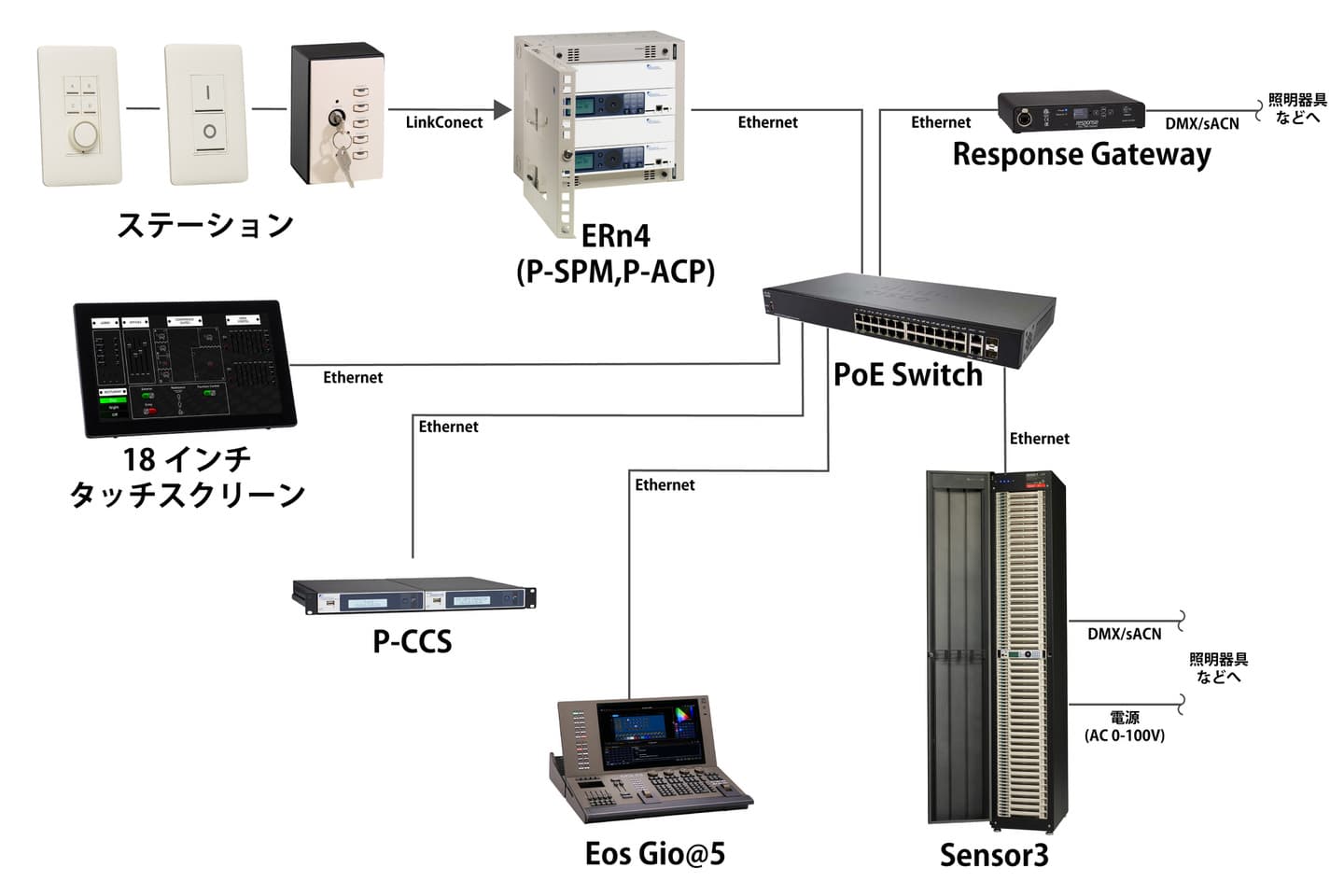

	ETC製品を使用したネットワークシステム比較例 Response Gateway/LED/Console

Paradigmシステムでは、ボタンやフェーダーなどのコントロール機器を「ステーション」と呼称しています。
それぞれのアクションはオリジナルにカスタマイズする事が可能です。
施設で広く使用されているスイッチボックスとサイズの互換性があります。

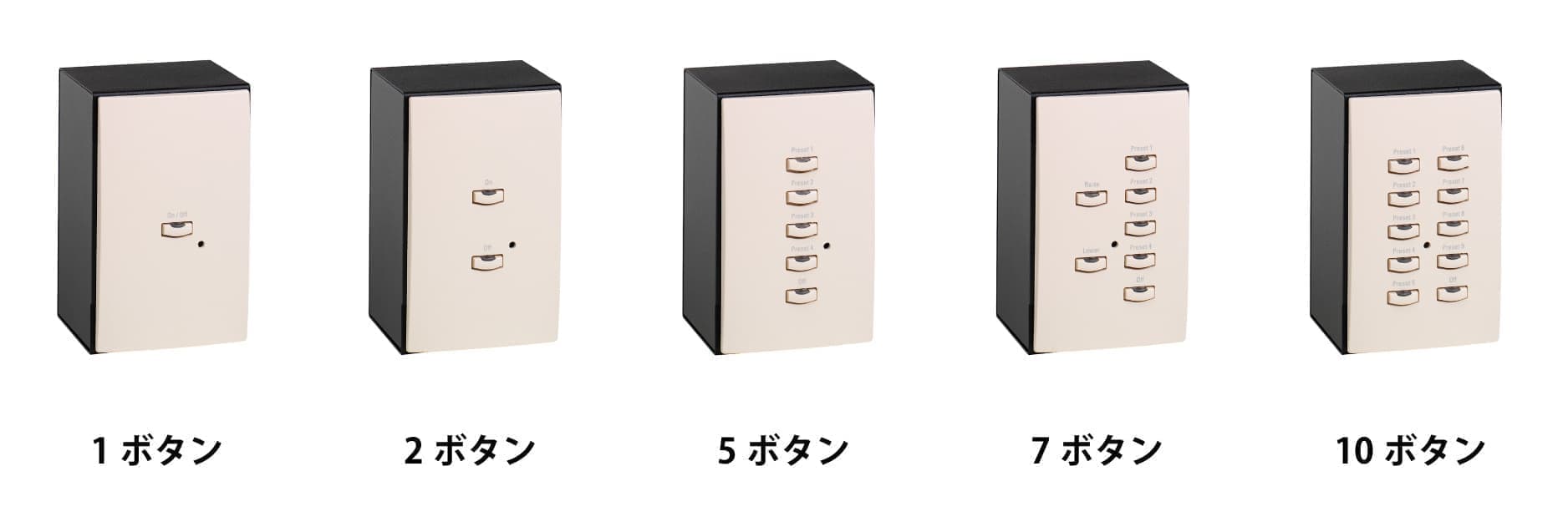

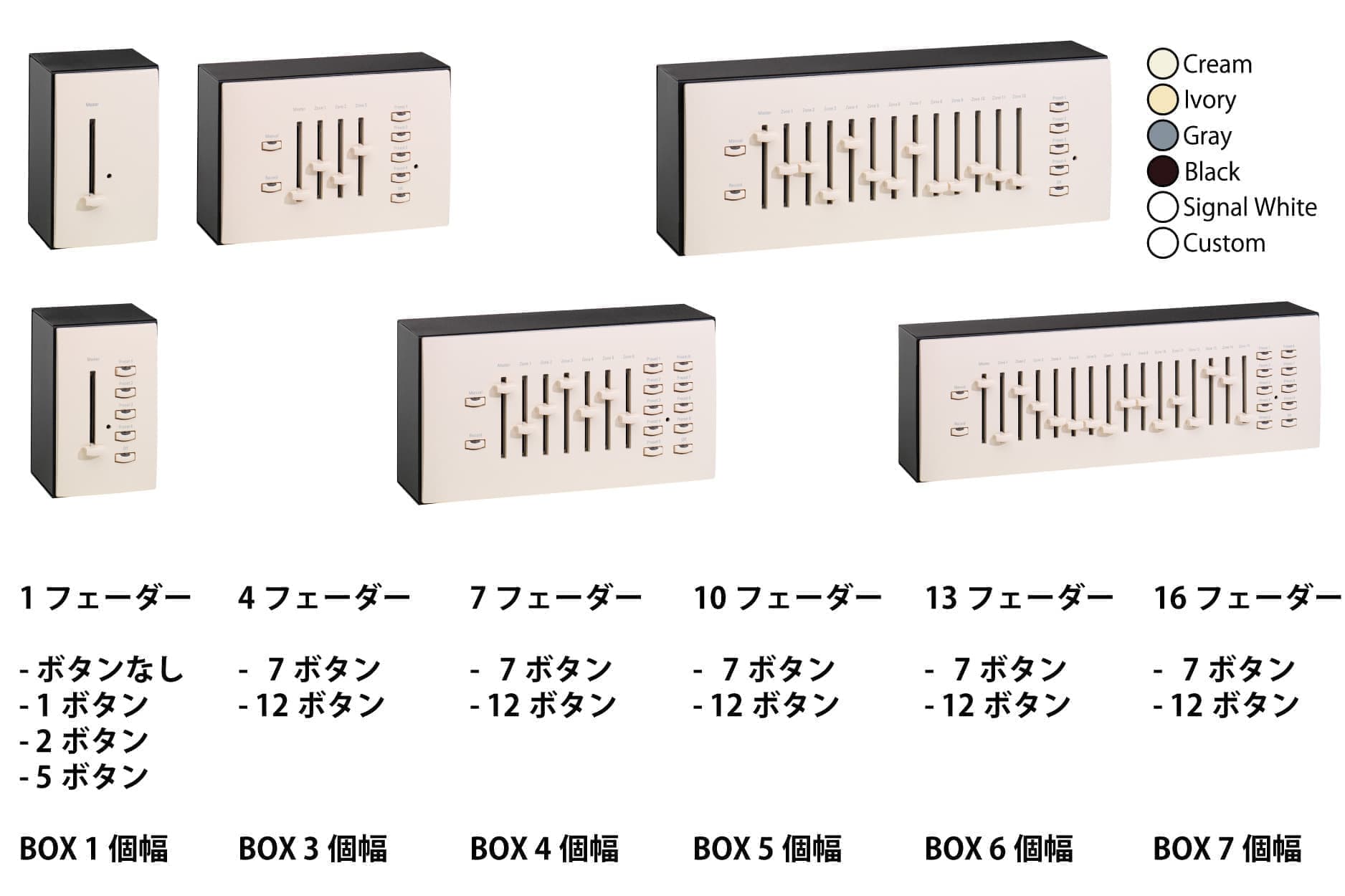

Heritage Station
ヘリテージ ステーション

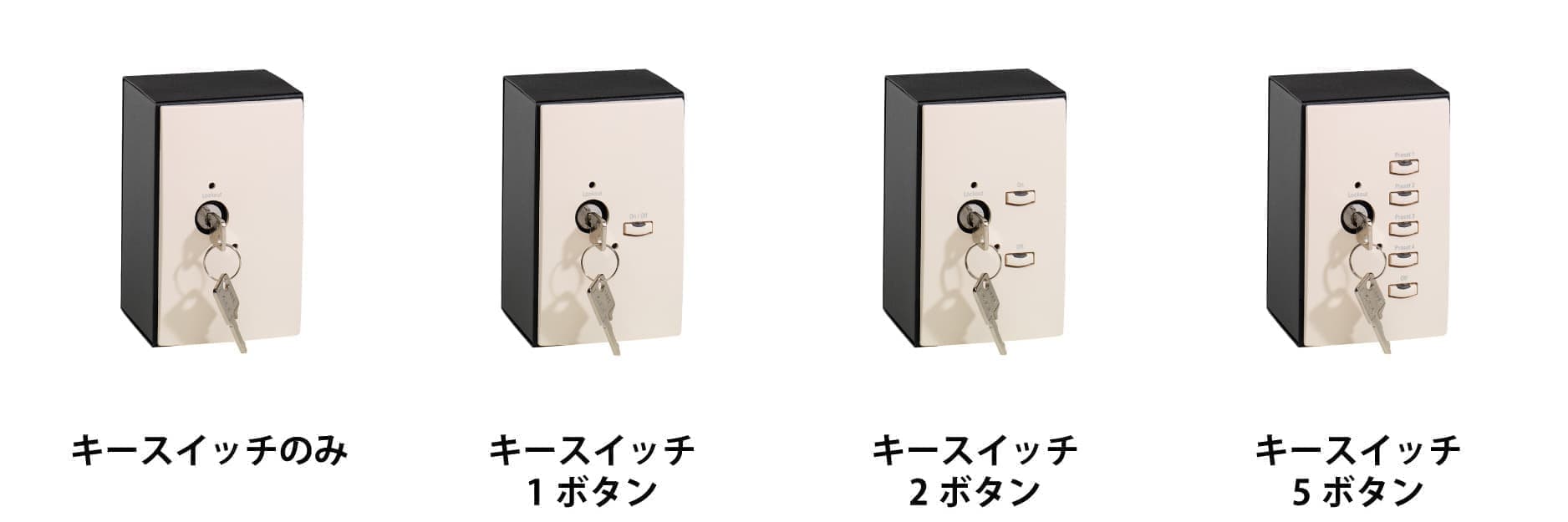

 ボタン、フェーダー、キーロックを組み合わせた豊富なラインナップからお選びいただけます。


カラーは5色からお選びいただけます。また、カスタムカラーも承ります。
※画像は全てCream色です

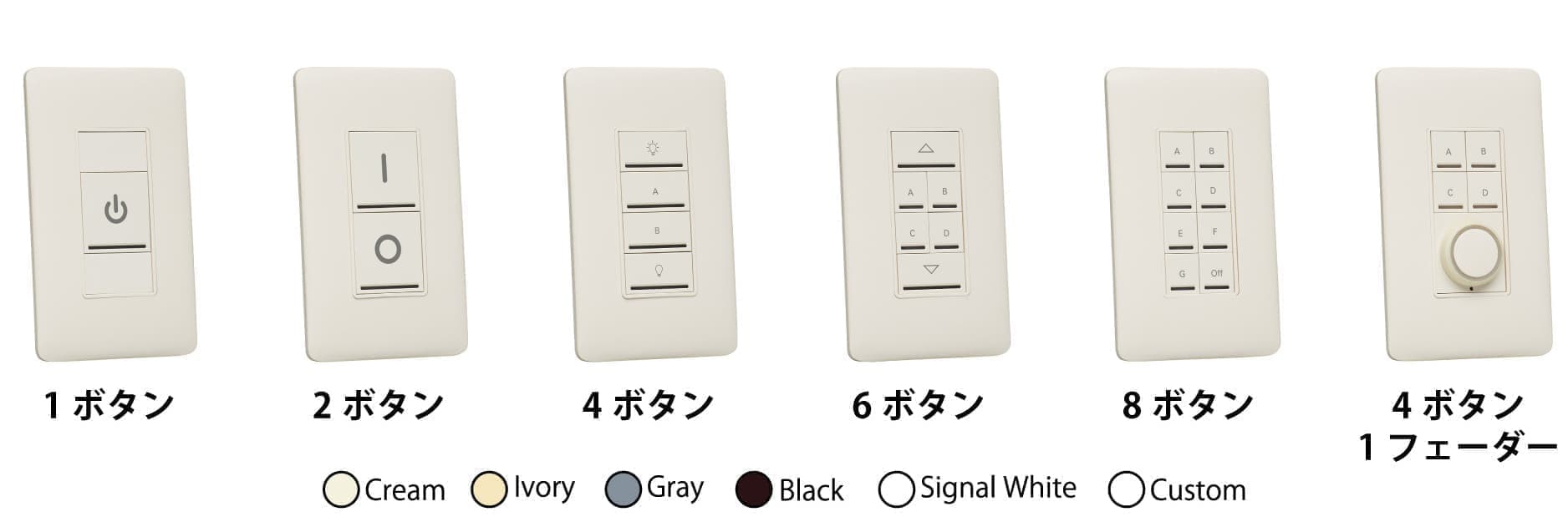

Inspire Station
インスパイア ステーション

スイッチボックス1個幅のスタイリッシュなボディに6種類のボタン構成からお選びいただけます。


ボタン表示はカスタマイズ可能です。
カラーは5色からお選びいただけます。また、カスタムカラーも承ります。
※画像は全てCream色です。


Touchscreen Station
タッチスクリーン ステーション

コンパクトな7インチと、表示・操作範囲の広い18インチの2サイズからお選びいただけます。

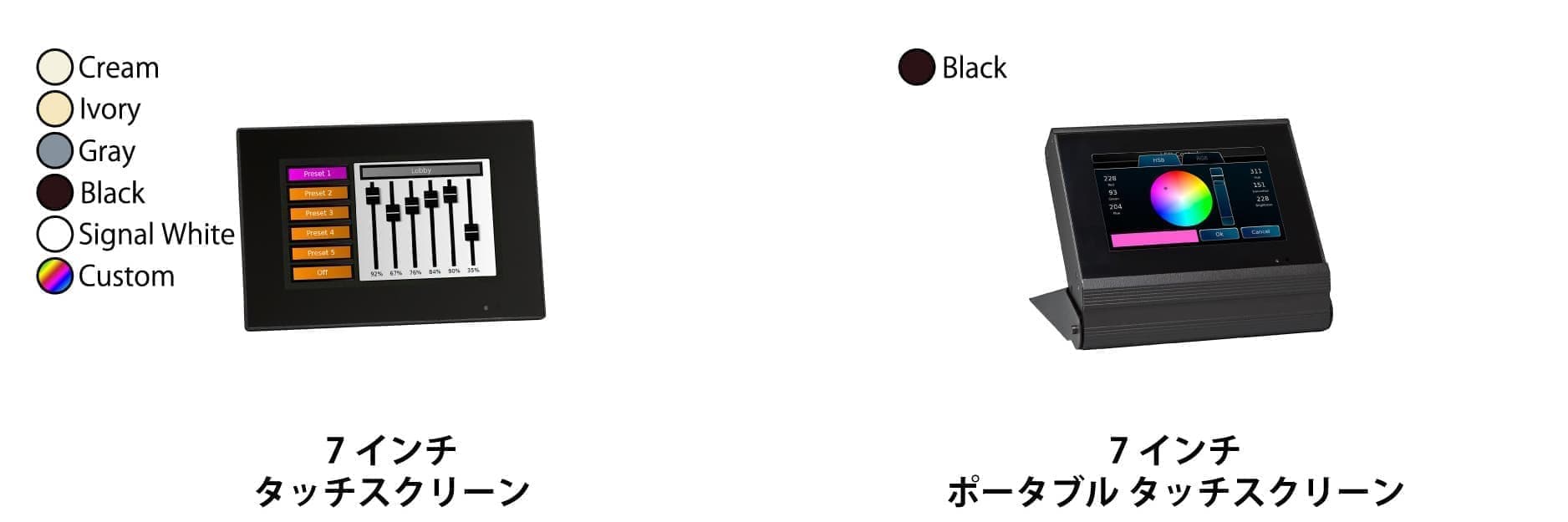

7インチ

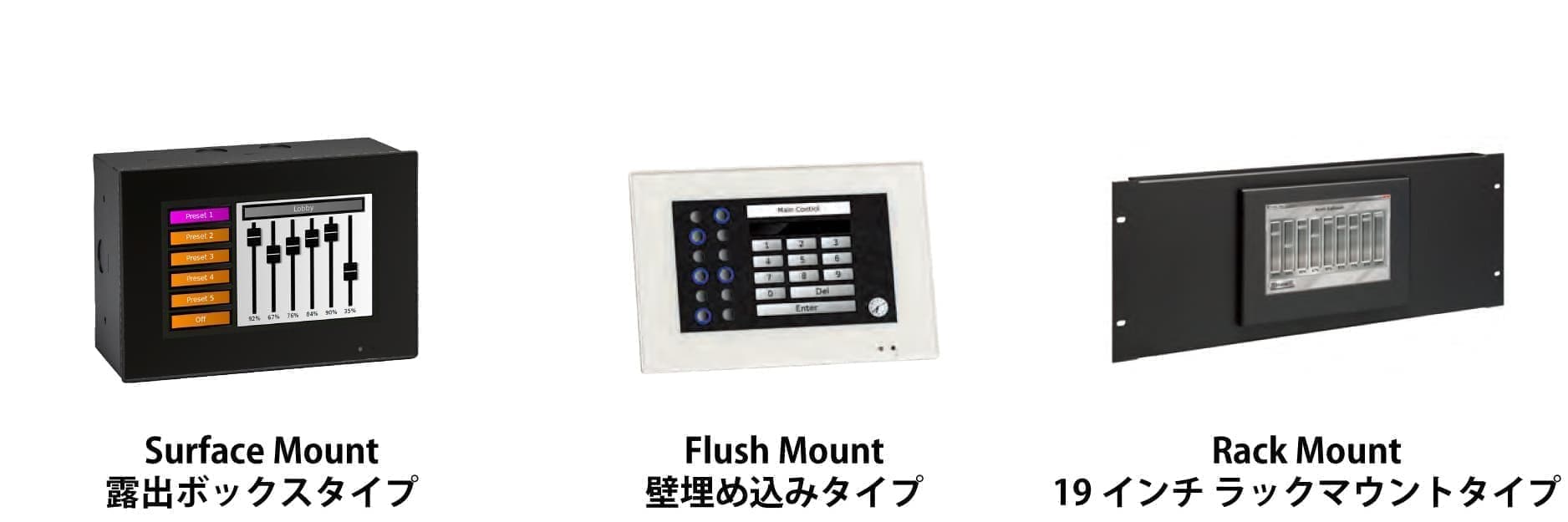

7インチ設置方法

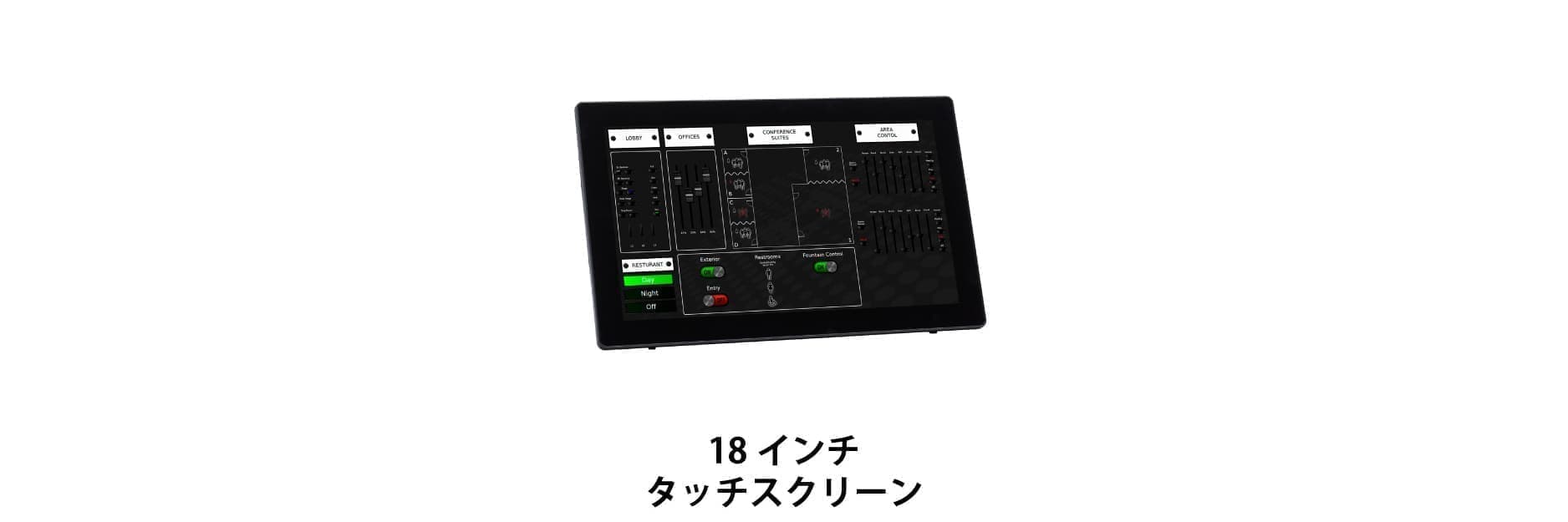

18インチ



本体スタンドによる置き型、またはVESAマウントによる固定

※18インチ タッチスクリーン ステーションを利用する場合は、別途専用機器（P-CCS）が必要です

専用筐体

ERnエンクロージャ

 Paradigmシステムの中枢であるコントロールプロセッサーと、ステーションパワーモジュールの2つの機器を装着するための筐体です。施設規模や用途によって、壁掛け型または19インチラック型の2つのタイプから取り付け方法を選択できます。


DRdエンクロージャ

 Paradigmシステムの中枢であるコントロールプロセッサーと、ステーションパワーモジュールに加えて、電源制御モジュールを装着するための筐体です。
電源制御モジュールは、用途に合わせて調光用・リレー用・直調切替用などがあります。
DRd6は6モジュール12回路、DRd12は12モジュール24回路が装着できます。
※詳細はDRdの機材紹介ページをご覧ください。


装着機器

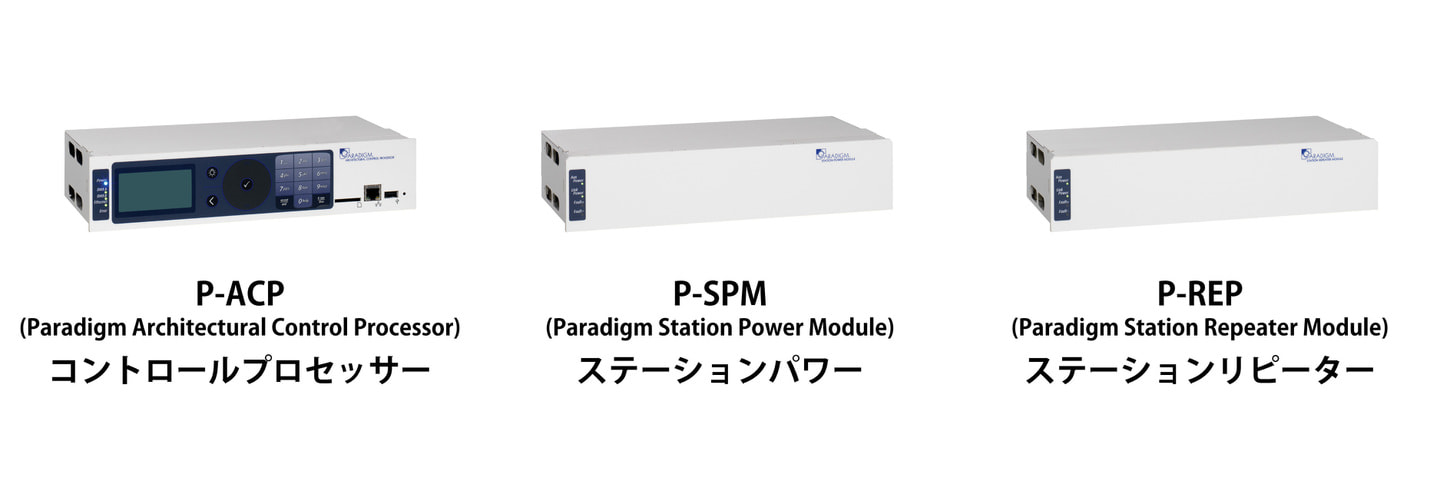

コントロールプロセッサー

Paradigmシステム全体を制御する機器です。専用筐体のERnまたはDRdに差し込み使用します。別途専用ソフトウェアでシステム全体のプログラムを行います。
※Paradigmシステム必須機器です。


ステーションパワー

ボタンやフェーダーなどのステーションへ電源を供給する機器です。専用筐体のERnまたはDRdに差し込み使用します。
※ステーションを使用する場合は必須機器です。


ステーションリピーター

ボタンやフェーダーなどのステーションへ電源を供給する機器です。専用筐体のERn4に差し込み使用します。
※35個以上のステーションを使用する場合は必須機器です。

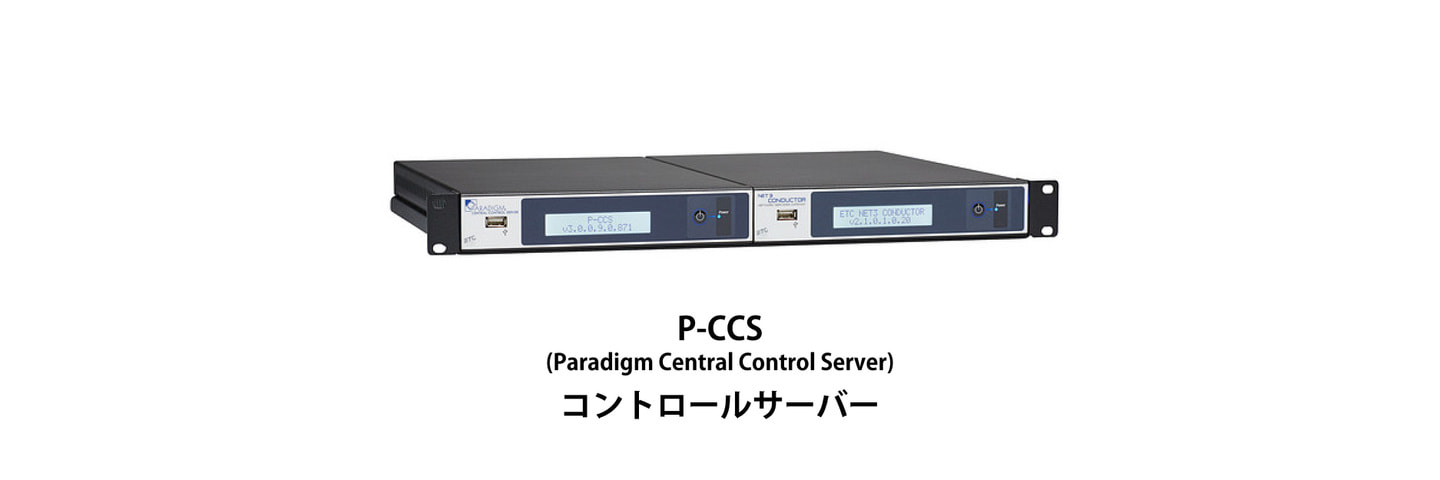

コントロールサーバー

18インチタッチスクリーンや、複数のコントロールプロセッサーなどを制御・管理する機器です。
※18インチタッチスクリーンステーションを使用する場合は必須機器です。

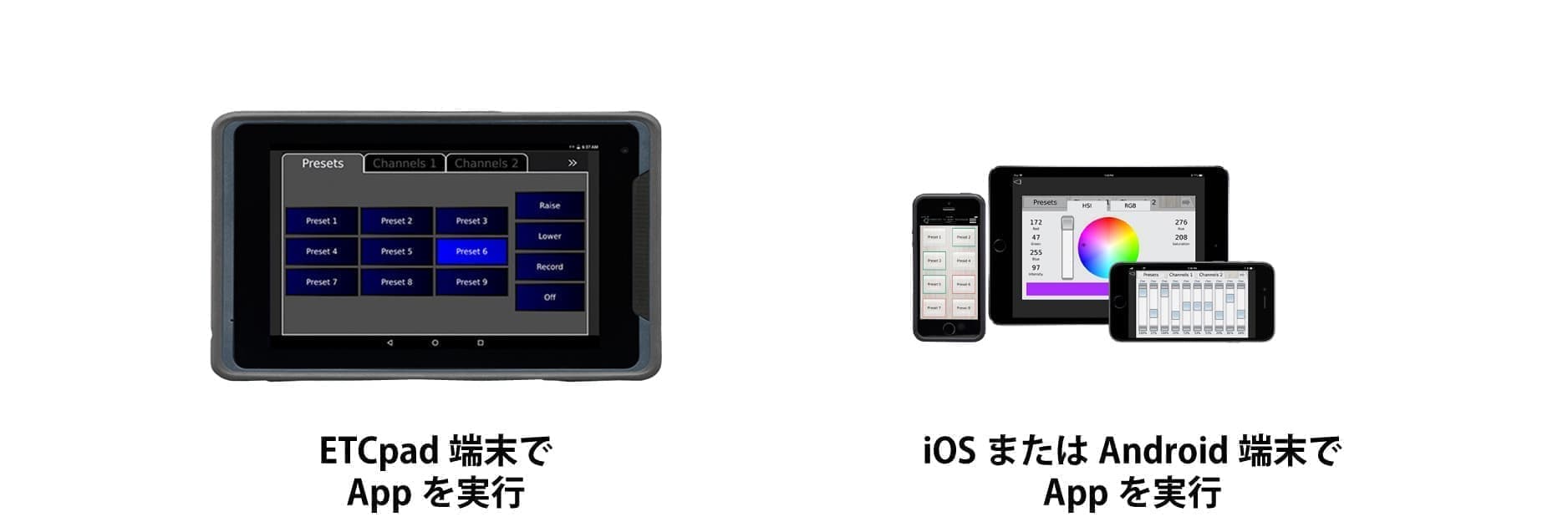

ETCpad&アプリケーション

専用タブレット「ETCpad」や専用アプリをインストールしたスマートフォンなどを利用し、Wi-Fi経由でParadigmの制御を行うことができます。
※別途7インチまたは18インチタッチスクリーンが必要です。

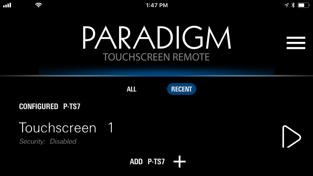

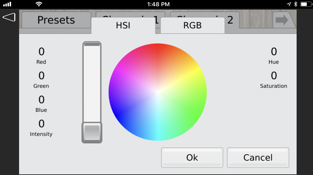

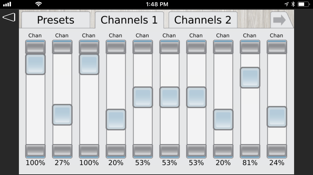

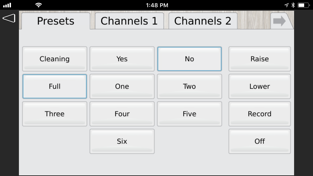

Paradigm Touchscreen Remote

	無線アクセスポイントに接続したUnison Paradigm システムの7インチタッチスクリーン ステーションを遠隔操作するアプリケーションです。

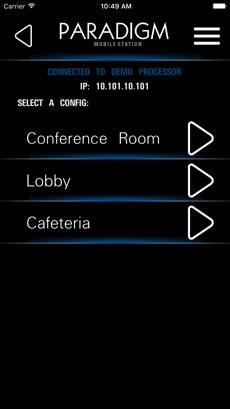

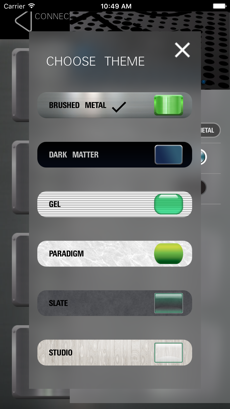

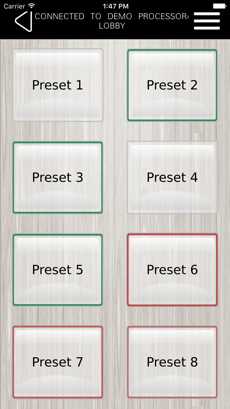

Paradigm Mobile Station

	NFC機能搭載のスマートフォンをご利用の場合に大変便利なアプリケーションのご案内です。 DMXモードやアドレスの設定、灯具のリセットなどの操作をアプリから行うことができます。  灯具に電源が入っていなくても機能するため、吊り込み中でも設定ができます。

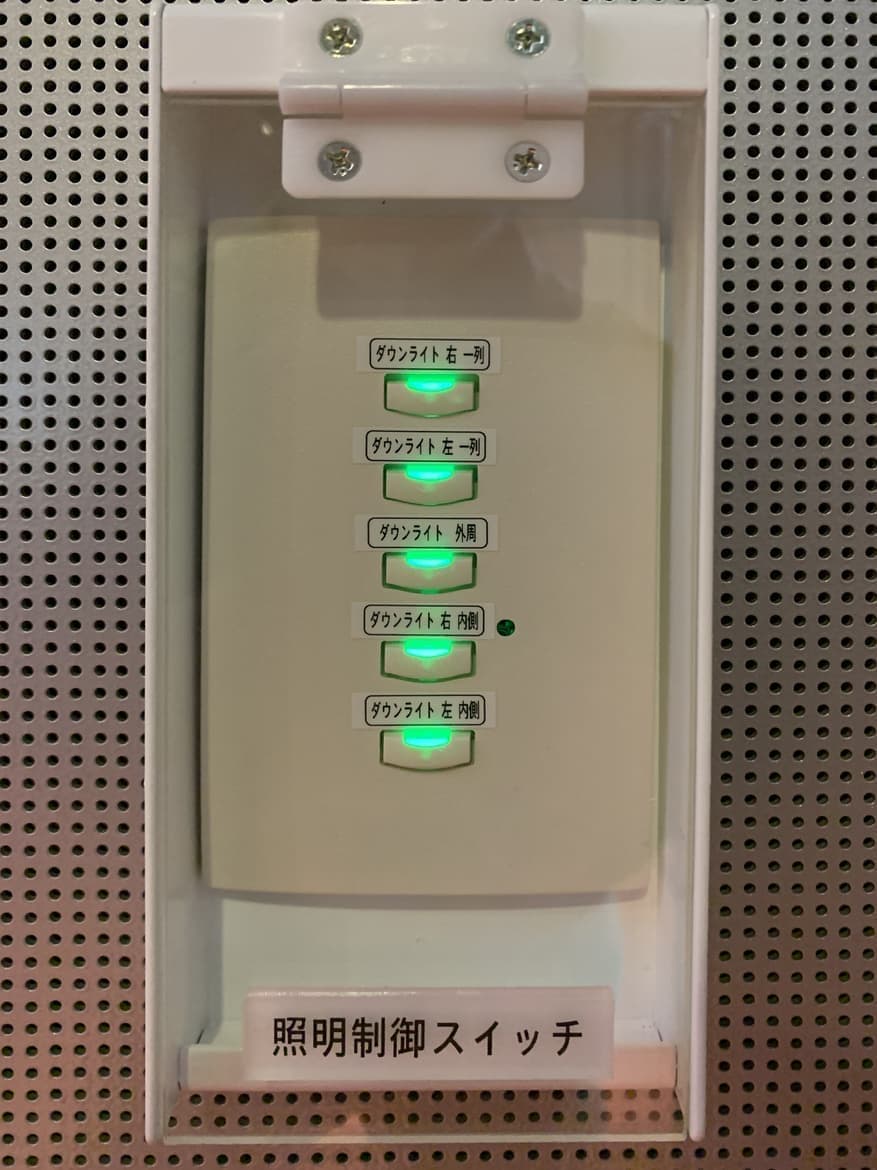

ロックカバー

	意図しない操作防止用にロックカバーをご用意しています。 全体をフレームで囲い、カバーの開閉で操作が可能です。 カバーはアクリル素材の為、ボタン表示カラーを確認できます。 　 また、ボタンのアクションはカスタマイズが可能な為、ロックカバーの装着以外の誤操作防止として操作ロックをかけることができます。 その他タッチスクリーン専用ロックカバーなどがございます。ぜひご相談ください。

日本語データシート

	ERnエンクロージャ Paradigmシステム機器を装着する専用筐体
	P-ACP Paradigmシステム全体を制御するコントロールプロセッサー
	ボタンステーション 施設で広く使用されているスイッチボックスとサイズの互換性があるボタンステーション
	フェーダーステーション 施設で広く使用されているスイッチボックスとサイズの互換性があるフェーダーステーション
	7インチタッチスクリーンステーション コンパクトなタッチスクリーンステーション
	7インチポータブルタッチスクリーンステーション コンパクトな可搬型タッチスクリーンステーション
	18インチタッチスクリーンステーション 大画面タッチスクリーンステーション
	コントロールサーバー 18インチタッチスクリーンや複数のコントロールプロセッサーなどを制御・管理する専用機器
